iS6059 PCB Inspection Plus: conexión en red inteligente con una potencia informática excelente y una precisión de medición fiable
Estará aceptando la declaración de protección de datos de YouTube al cargar el vídeo.
Más informaciónEl sistema iS6059 PCB Inspection Plus inspecciona rápidamente la presencia de componentes electrónicos, mide con precisión las alturas en un componente e inspecciona las juntas de soldadura con gran fiabilidad. Nueve vistas en resolución de primera categoría y con hasta un 26% más de píxeles, iluminación variable, campos de imagen inclinados más grandes con la misma resolución, velocidades de transferencia de datos superior combinadas con fotos un 25% más rápidas y amplias opciones de conexión en red proporcionan una base sólida para un rendimiento insuperable integrado en la línea. Es posible mejorar considerablemente los procesos y evitar sistemáticamente las devoluciones. Los costes de producción pueden reducirse a largo plazo y se garantiza una alta calidad en productos electrónicos muy exigentes.
El alcance de la inspección
- Óptima obtención de imágenes sin peligro gracias a la tecnología de sensores más moderna
- Alta resolución para la inspección precisa de componentes microscópicamente pequeños
- Vistas inclinadas de gran tamaño para los análisis más precisos
- Verificación inteligente con integración KI opcional
- Manejo sencillo e intuitivo y creación rápida de programas de inspección
- Procesamiento rápido de datos con el potente Framegrabber
- Máxima rapidez de manipulación de los objetos de inspección
- Servicio competente a nivel mundial: online, por teléfono y a nivel local
- Bibliotecas globales, calibración global: transmisión a todos los sistemas
- Trazabilidad, programación fuera de línea, control estadístico de procesos
- Procesamiento autónomo de imágenes en tiempo real con herramientas de análisis desarrolladas por Viscom

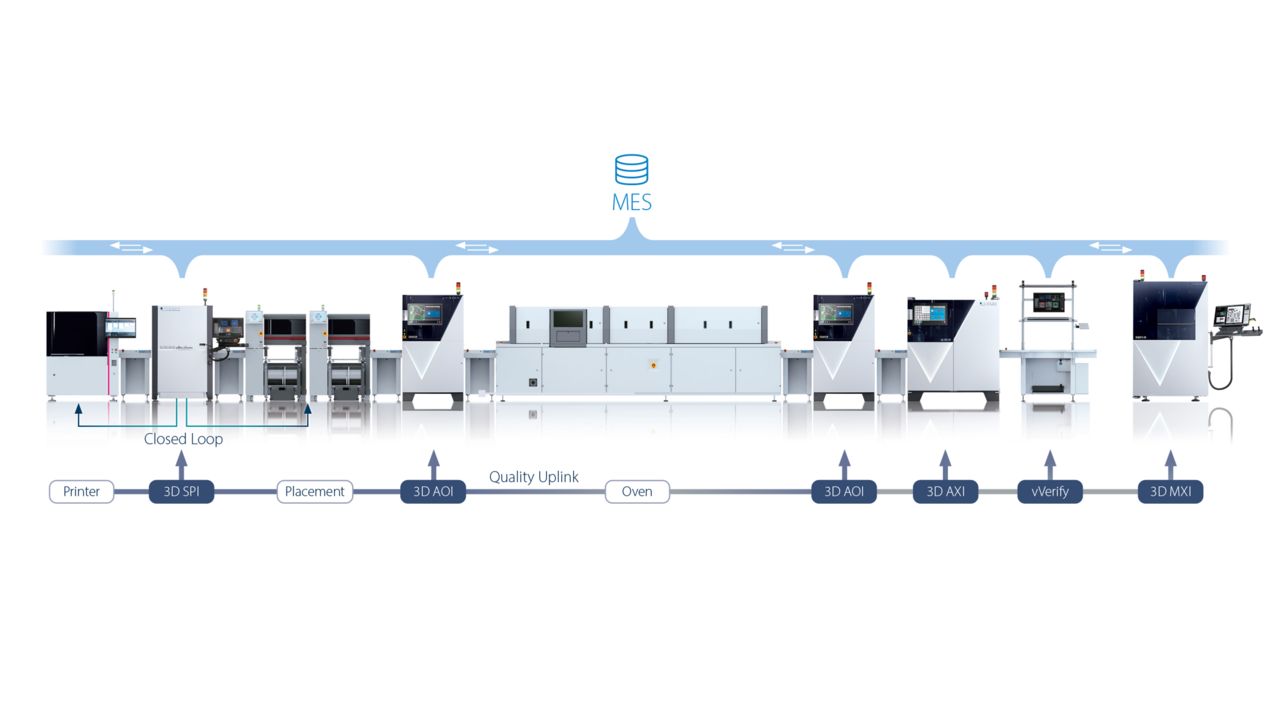

- Análisis sencillo de procesos con Uplink Analyzer de Viscom
| Componentes: hasta 03015 y fine pitch |
| Juntas de soldadura, montaje, zonas libres, reconocimiento de caracteres, pasta de soldadura, diseño, errores de montaje |
| Errores/características: soldadura demasiado grande/demasiado pequeña, falta soldadura, falta componente, componente desplazado, componente dañado, componente demasiado equipado, componente de canto, posición dorsal de componente, pin dañado, pin oculto, formación de puente/cortocircuito, efecto lápida, pin o terminal levantada, defecto de soldadura, reticulabilidad, impureza, error de polaridad, deformación, forma imperfecta |
| Opcional: análisis de los espacios libres, análisis de anillos de colores, errores de círculos de cizaña, ORC, vacios de gas en el punto de soldadura, bola/chorro de soldadura |
| DIMENSIONES | |
| Carcasa del sistema: | 997 mm x 1756 mm x 1753 mm (anchura x profundidad x altura) |
| TECNOLOGÍA DE SENSORES | |
| Tecnología de sensores 3D: | XMplus-II |
| Resolución en Z: | 0,5 μm |
| Tamaño de campo de imagen: | 50 mm x 50 mm |
| INSPECCIÓN | |
| Velocidad: | hasta 80 cm²/s |
| MANIPULACIÓN | |
| Tamaño de PCBs: | 508 mm x 508 mm |
| La opción de circuito largo disponible en circuitos impresos con una longitud máxima de 720 mm (28,3") | |
| SOFTWARE | |
| Interfaz de usuario: | vVision/SI EasyPro de Viscom |
RESUMEN DE VENTAJAS
- Optimización efectiva de procesos y prevención de devoluciones
- Tecnología de cámaras 3D más novedosa con el módulo de sensores XMplus-II
- Gran profundidad de campo desde cualquier ángulo de visión
- Iluminaciones variables y campos de visión inclinados más grandes con la misma resolución
- Vistas integrales y completas en 3D
- Mayor velocidad de transferencia de datos con fotos hasta un 25% más rápidas
- Mediciones exactas de altura de los componentes más reducidos
