Kosteneffiziente Prüfung der THT-Bauteilplatzierung

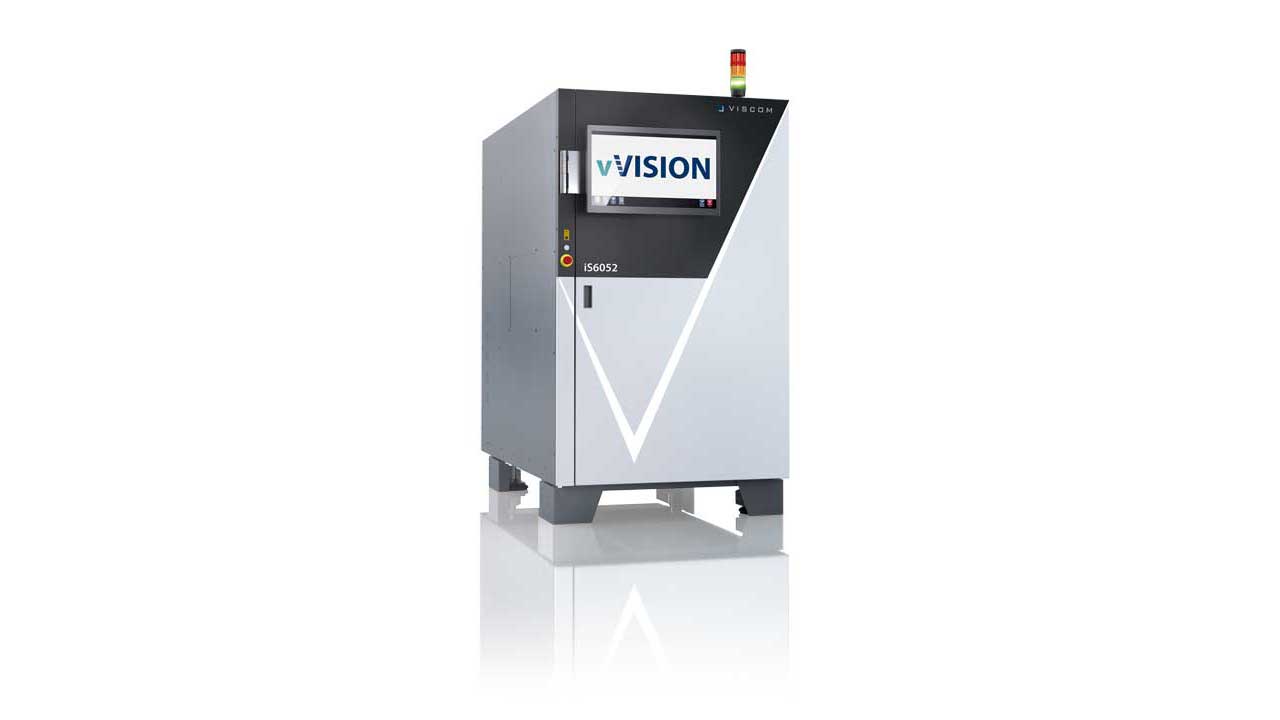

iS6052 THT Inspektion – einzigartige THT-Qualitätskontrolle von oben
Wir dürfen Ihnen hier das Inspektionssystem iS6052 THT vorstellen, das speziell konzipiert wurde, um eine genaue Platzierung der Komponenten auf THT- (Through-Hole Technology) Platten zu gewährleisten. Unter Anwendung der hochmodernen AOI- (Automated Optical Inspection) Technologie führt das THT-System iS6052 Inspektionen von oberhalb der Leiterplatte durch. Dieser einzigartige Ansatz unterscheidet es von den herkömmlichen THT-Inspektionssystemen, die die Platten in der Regel von unten prüfen. Das System iS6052 THT setzt den Fokus auf Genauigkeit und Effizienz und bietet Herstellern eine zuverlässige Lösung für die Qualitätssicherung im THT-Montageprozess.
- Robustes Systemdesign
- Unter Kosten- und Nutzenaspekten optimale Systemkonfiguration
- Hohe Inspektionsgeschwindigkeit
- Geringster Zeit- und Schulungsaufwand durch Viscom-Standardsoftware
- Flexible Integration in bestehende Produktionen
- Geänderte ergonomische Konstruktion
- Globale Bibliotheken, globale Kalibration: Übertragbarkeit auf alle Systeme
- Intelligente Software-Add-Ons wie Integrierte Verifikation oder Viscom Quality Uplink für effektive Vernetzung
- Traceability, Offline-Programmierung, statistische Prozesslenkung
- Kommunikation mit MES-Systemen
- Eigenständige Echtzeit-Bildverarbeitung von Viscom mit Analyse-Werkzeugen
- Leistungsstarke OCR-Software
- Optional Anbindung an die digitale Mehrzweckplattform vConnect

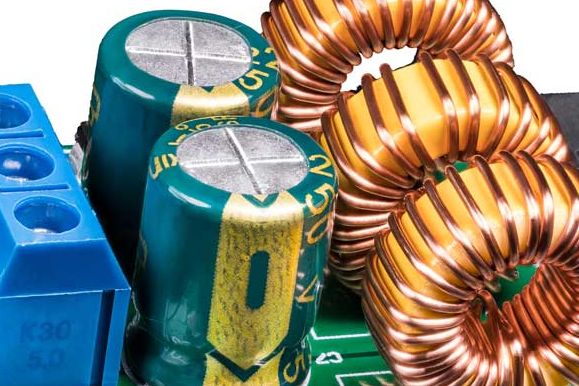

| Komponenten: THT |
| Fehler/Merkmale: Anwesenheit, XY-Position, Pinhöhe |
| ABMESSUNGEN | |
| Systemgehäuse: | 997 mm x 1756 mm x 1753 mm |
| (39.2" x 69.1" x 69") (B x T x H) | |
| SENSORIK | XMe THT |
| Schrägansichtskameras | |
| Anzahl der Megapixelkameras: | 4 |
| Orthogonale Kamera | |
| Auflösung: | 12 µm |
| Bildfeldgröße: | 50 mm x 50 mm |
| (1.9" x 1.9") | |
| PRÜFGESCHWINDIGKEIT | Bis zu 60 cm²/s |
| HANDLING | |
| Leiterplattengröße: | 440 mm x 508 mm (17.3" x 20") |
| Longboard-Option für Leiterplatten bis zu 720 mm Länge verfügbar* | |
| SOFTWARE | |
| Bedienoberfläche: | Viscom vVision |
| Statistische Prozesskontrolle: | Viscom vSPC/SPC, offene Schnittstelle (optional) |
| Verifikationsplatz: | Viscom vVerify/HARAN |
| Remote-Diagnose: | Viscom SRC (optional) |
| Programmierplatz: | Viscom PST34 (optional) |
| * Abhängig von der individuellen Konfiguration. Bitte kontaktieren Sie uns. |
VORTEILE AUF EINEN BLICK
- Speziell für die wirtschaftliche THT-Großserienfertigung
- Realisiert anspruchsvolle Taktzeitanforderungen
- Integrierte Verifikation für weniger Pseudofehler
- Effektive Prozesskontrolle und Optimierung in Echtzeit
