Excellents résultats d’inspection quelle que soit la perspective

Dans le cadre de la miniaturisation, l’inspection 3D a fait ses preuves, par exemple dans le contrôle de présence. Une trame 3D permet de détecter clairement le composant. Des critères spécifiques sont appliqués aux brasures car il faut tenir compte de leur géométrie particulière. Par ailleurs, il faut s’attendre ici directement à des réflexions gênantes ou le corps du composant de la puce respectif peut lui-même dissimuler sa brasure. Comme le montre l’expérience de Viscom, le plus grand nombre possible de caméras latérales est un avantage pour calculer par exemple le volume des brasures et exclure ainsi toute erreur. Viscom mise ici en série sur jusqu’à 8 caméras inclinées associées à la triangulation 3D de telle manière que la texture de l’image 3D n’affiche aucune imprécision latérale tout en obtenant une vitesse de prise de vue accrue. L’extension logicielle 360View exclusive de Viscom permet à l’opérateur de choisir son angle de vue, qui obtient toujours une image parfaitement texturée. Grâce à l’utilisation optimale des caméras latérales, 360View garantit une représentation 3D fidèle pour un classement fiable des défauts, quelle que soit la perspective.

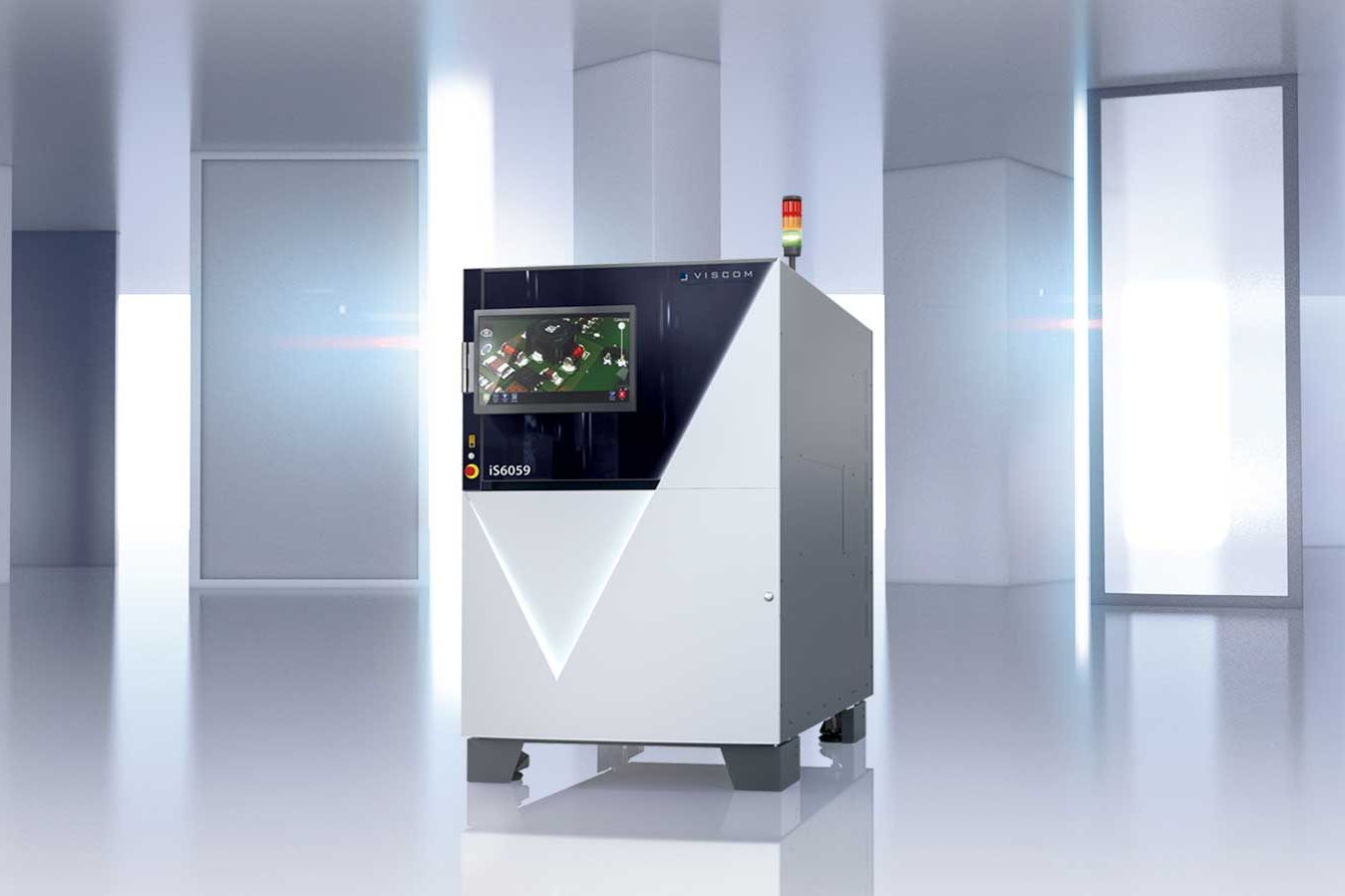

Pour l’inspection optique, Viscom propose notamment la machine iS6059 PCB Inspection Plus, ainsi que les iS6059 PCB Inspection et iS6059 Double-Sided Inspection. Pour le contrôle optimal de la face inférieure des PCB, Viscom propose l’équipement iS6059 THT Inspection.

En dehors de ligne de fabrication, il est possible de contrôler les composants et les brasures sur les PCB avec les systèmes AOI manuels comme solution de bureau autonome. Les sous-éléments à vérifier sont contrôlés via inspection optique pour détecter les écarts. Les modules de caméra inclinés garantissent la détection fiable de défauts critiques. Le système AOI de bureau Viscom est utilisé dans l’assurance qualité pour les tailles de lots moyennes et les prototypes et comme système de programmation.
